一年ほど前、タイの友人からもらった真空管があったため、
昨年から真空管アンプを作っていまして、先月末やっと完成しました。
というわけで、設計から製作までの過程を書いていこうと思います。
もらった真空管は、
五極管のPL500(27GB5)×2
三極管の10DE7×2
でした。
5極管なんか見たこともなかったので、
まずはこういったHPでどういう使い方をするのか
調べたりしてました。
http://hayashimasaki.net/tubebook/
＃PL500を調べるときにこんなのも見てました。
http://www.tubes.rs/Tubes/Amplifiers/Schematics/Bass_Amplifier_2xPL500_PL504.html
プッシュプルだと出力出るもんですねー
まず回路構成をどうするかですが、
PL500のほうが大きく、
データシートの数字でも出力用っぽかったので、
PL500のシングル出力としました。
10DE7は中に三極管が2回路入っているもので、
これをそのまま使っても良かったのですが、
どうやらSRPPという2回路使うものがあるらしく、
せっかくなのでSRPPを使ってみることにしました。
＃SRPPは、一つの真空管をアクティブな抵抗のように使う回路で、
出力インピーダンスを下げる効果が期待できる

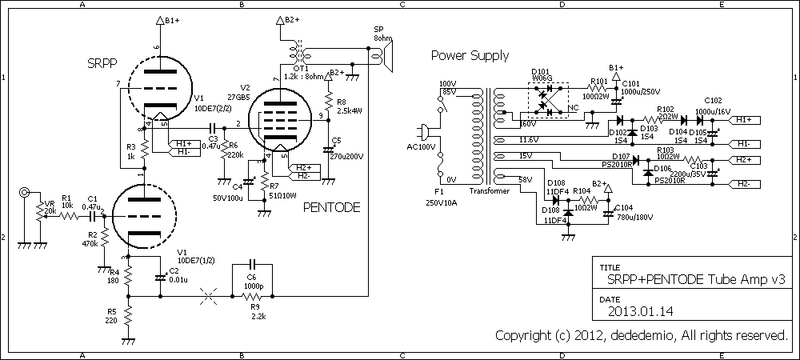

というわけでできた回路図がこちらです。
回路定数は最初テキトーに決めて、
あとで実機を動かしながら決定しました。
定数決定時に一番悩んだのは、
PL500の定数です。
どうやらPL500は、アノード電流が200mAとか、
真空管の中では低電圧大電流なものらしく、
そんな大電流で一次インピーダンスの低いトランスが
売っていません！
結局小さめのトランスいくつか買って、
実機で動かしながら、動くところを探しました。
回路定数を決定したら、部品買ってきて、
ケース加工とハンダ付けです。
このへんはトランジスタアンプとそう変わらないので、
手慣れたもんです。
ただ、以前までは大学の設備を使っていましたが、
就職してしまったため、設備を整えなければいけませんでした。
ボール盤やらが自由に使えていた頃が懐かしい。

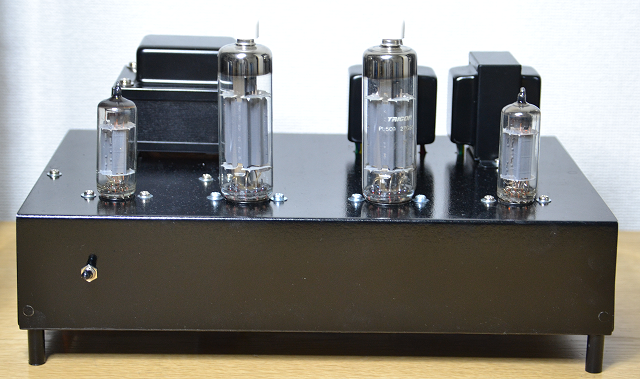

そうしてできたのが、記事冒頭のアンプです。

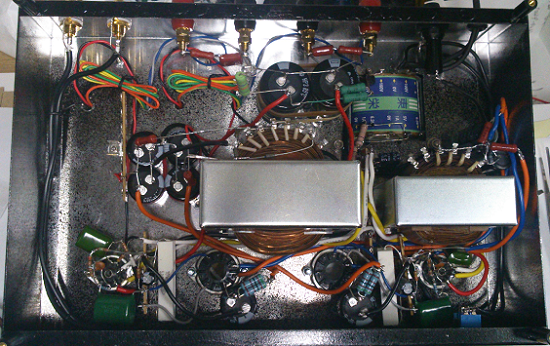

ちなみに中身はこんなかんじです。
実はトランスがケースからはみ出しているとか、
足がただのスペーサとか、
ハムノイズがやや聞こえるとか、
いろいろあるんですが、とりあえず使える物ができたので、
今普通に部屋で使っています。
まあ、初めて真空管アンプの設計して作れたので概ね満足です。
あとで友人に聞いたら、PL500はとてもお高い2A3の代替に使えるとのことなので、
また気が向いたら買って来て、今度は2A3のよくあるアンプと
似たような構成で作ってみようかと思います。
