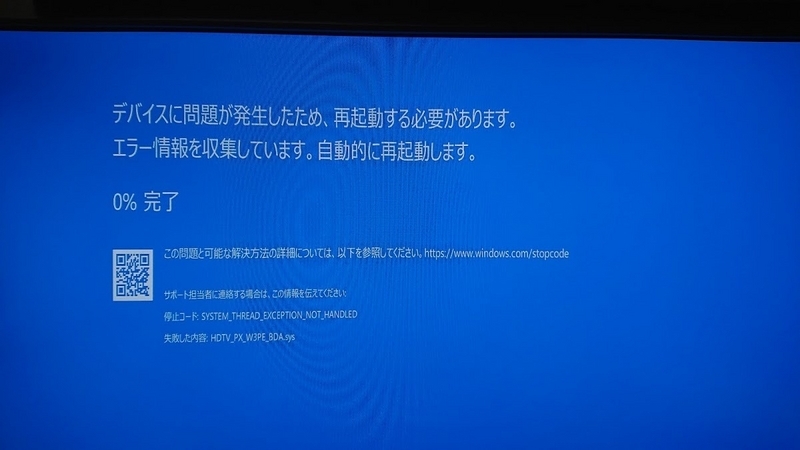

これまで，PLEXのPX-W3PE REV1.3を使ってWindows PCで録画をしていたのですが，Win10にアップデートしてからというもの調子が悪く，ついに最近はブルースクリーンを発生させるまでになりました．
録画PCは普段使いのマシンも兼ねているため，流石に別の録画方法を考えないと，PCも更新かな，と思っていたところ，以下の記事を見つけました．
Raspberry Pi 4 で構築する録画マシン | 空気録学電子版【公式】
Raspberry Piを使えばPCほどの価格はかけずに済みます．ということで，Raspberry Piを使った録画マシンを作ることにしました．
やりたいことは以下です．
・地上波・BSを録画する．できれば4チャンネル同時録画．
・ストレージ(HDD)を接続してファイルサーバとする
・スケジュールで録画した動画をエンコードする
さらに，Raspberry Piを物色していると，最も新しいものは8GBのメモリを積んでいるようですので，
・64bit OSを使ってマシンを作る
もやります．
(これは失敗でした．H.264のハードウエアエンコーダが結局使用できずじまいです．大人しく32bitのRaspbianを使うのが確実です．)
1. 機材購入
録画に必要な機材を揃えます．
●Raspberry Pi
8GBメモリを載せた4Bにします．電源などを選ぶのが面倒だったので，以下のようなセットを購入しました．使い始めに必要なものが一通り揃っています．正直HDMIケーブルいらないんですが気にしない．\18,500くらい．
USB接続のMAX4番組録画可能なチューナーとして，PX-W3U4を購入しました．これも\17,500くらいでした．
チューナー内蔵のリーダーが使えなかったので，どこかのサイトでおすすめされていたSCM ICカードリーダー／ライター SCR3310/v2.0を購入しました．B-CAS・住基カード対応で，もし録画用途に使わなくともマイナンバーカード用に使えます．\1,500程．
何らかの方法で入手します．
家に転がっていたIO DATAのUSB3.0接続3TB HDD(HDC-AET3.0K)を使いました．ちょっと古いですが，バックアップは別で取るのでとりあえずいいでしょう．
出費は合計で\37,000くらいでした．
2. Raspberry Piのセットアップ
●ヒートシンク装着
ヒートシンクに熱伝導テープを貼付し，Raspi本体に取り付けます．熱伝導テープは3種で，CPU・メモリ・USBコントローラ用です．
参考：見せてもらおうか、アルミ製ヒートシンクケースの性能とやらを！
その後，ヒートシンクとファンをネジ止めします．六角ネジとレンチが付属されているので，それを使います．その後，ファンの電源をピンに接続します．GPIOの4番(5V)に赤，6番(GND)に黒のケーブルを接続します．(GPIO端子図)
●OSインストールとセットアップ
今回は64bit版が正式に出ているUbuntu Server 20.04.1 for Raspberry Piを使います．以下のサイトを参考にイメージをダウンロードしてSDカードに書き込みます．
Create an Ubuntu image for a Raspberry Pi on Windows | Ubuntu
セットのSDカードにはRaspbianがすでにインストールされているようなので，フォーマットしてから書き込みます．
USB電源ケーブル，microHDMIケーブル＋ディスプレイ，USBキーボードを接続し，Raspberry Piを起動します．初期ID/パスワード ubuntu/ubuntuでログインします．
$ sudo apt update
$ sudo apt upgrade
でソフトウエアをアップデートしておきます．
ifconfigを使えるようにするため，
$ sudo apt install net-tools
を実行しておきます．
また，デフォルトだとDHCPが有効になっているので，以下のように固定IPに変更します．
$ sudo nano /etc/netplan/50-cloud-init.yaml
network:
ethernets:
eth0:
dhcp4: no
addresses:
- 192.168.3.48/24
gateway4: 192.168.3.1
nameservers:
addresses:
- 192.168.3.1
version: 2
必要があれば，録画用ユーザーを追加しておきます．
$ sudo adduser username
$ sudo gpasswd –a username sudo
$ sudo gpasswd –a username video
$ sudo reboot
さらに，時刻同期設定とタイムゾーン設定します．UbuntuはSystemdの機能で，ntp.ubuntu.comで同期されていますが，もし接続先を変えたい場合は
$ sudo nano /etc/systemd/timesyncd.conf
でNTP=xxxx.jpと変更し，サービスを再起動します．
$ sudo systemctl restart systemd-timesyncd.service
また，タイムゾーンの初期値はUTCになっているため，JSTにしておきます．
$ sudo timedatectl set-timezone Asia/Tokyo
3. パッケージインストールとチューナー接続
$ dmesg
$ pcsc_scan
$ sudo systemctl status pcscd
$ sudo systemctl start pcscd
●ドライバインストール
続いて，以下のコマンドをまとめて実行します．homeディレクトリに/working_directoryというディレクトリを作成してそこで作業します．
$ mkdir ~/working_directory && \
cd ~/working_directory && \
git clone https://github.com/nns779/px4_drv && \
cd px4_drv/fwtool/ && \
make -j$(nproc) && \
curl -O http://plex-net.co.jp/plex/pxw3u4/pxw3u4_BDA_ver1x64.zip && \
unzip -oj pxw3u4_BDA_ver1x64.zip pxw3u4_BDA_ver1x64/PXW3U4.sys && \
./fwtool PXW3U4.sys it930x-firmware.bin && \
sudo mkdir -p /lib/firmware && \
sudo cp it930x-firmware.bin /lib/firmware/ && \
cd ../ && \
sudo cp -a ./ /usr/src/px4_drv-0.2.1 && \
sudo dkms add px4_drv/0.2.1 && \
sudo dkms install px4_drv/0.2.1 && \
sudo modprobe px4_drv
すると，ドライバのビルドとインストールが行われます．ここで
$ dmesg
をもう一度行うと，px4video0～3のチューナーデバイスが4つ認識されているのがわかります．
4. Multi2復号機能のインストール
地デジ・BS・CSの暗号を復号化する機能libarib25をインストールします．本来，このあとに記載した"録画コマンドインストール"で一緒にインストールできるはずなのですが，私の環境ではインストールされずビルドに失敗したため，別途インストールしておきます．
$ cd ~/working_directory
$ git clone https://github.com/stz2012/libarib25.git
$ cd ./libarib25/cmake
$ cmake ..
$ make
$ sudo make install
5. 録画コマンドインストール
plex公式ドライバに付属のコマンドを流用して，録画コマンドrecpt1をビルドします．
以下のコマンドでPlexのコマンドをダウンロードします．
$ wget http://plex-net.co.jp/download/linux/Linux_Driver.zip
$ unzip Linux_Driver.zip
$ rm Linux_Driver.zip
$ cd Linux_Driver/MyRecpt1/MyRecpt1/recpt1
使えるようにヘッダを少し修正します．
$ sed -i".org" 's/-DTV/video/g' pt1_dev.h
makeします．
$ make clean
$ sh ./configure --enable-b25
$ make
$ sudo make install
これでビルドできました．録画を試してみます．
$ recpt1 --b25 --strip --device /dev/px4video2 27 10 /home/video/test.ts
test.tsをWindowsに移動してVLCプレイヤーなどで再生できれば録画成功です．
このあと，「mirakurunセットアップ」「Chinachuセットアップ」「Sambaと定期エンコードの設定」を行ったのですが，長くなったのでまた次回．
